| Bike-Diagnose · PC-Lösung |

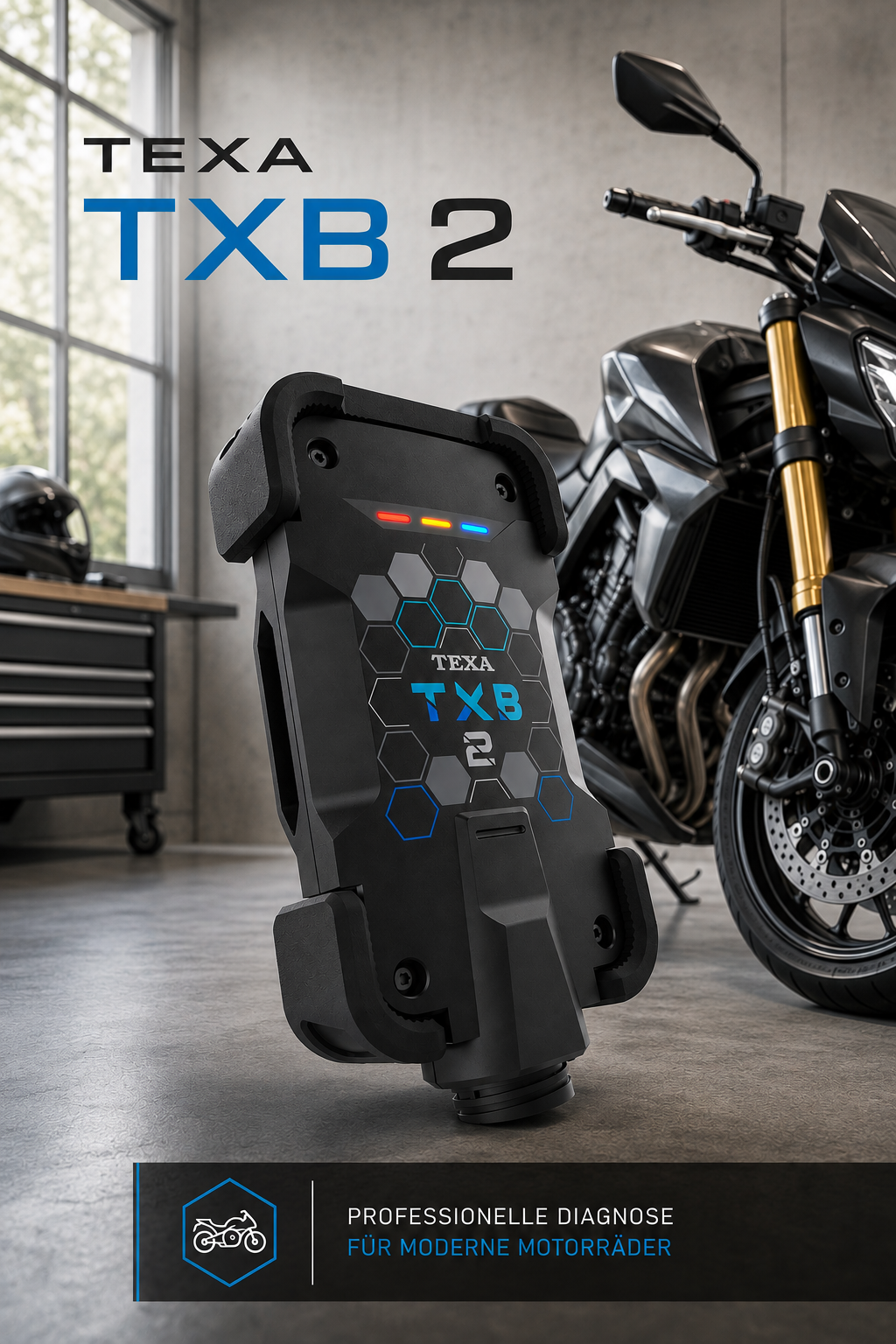

TEXA Navigator TXB 2 Bike für PC – inkl. Software IDC6 Plus Bike
Motorrad-Diagnoseschnittstelle der neuesten Generation – mit Aufzeichnung während der Fahrt.
|
|
Der Navigator TXB 2 ist die aktuelle Fahrzeugschnittstellen-Generation von TEXA, entwickelt speziell für die Bereiche Bike und Marine. Die leistungsstarke Prozessoreinheit verarbeitet Steuergerätedaten schnell und präzise – auch im PassThru-Modus.
Als PC-Lösung arbeitet der TXB 2 mit einem Windows-Rechner Ihrer Wahl zusammen. Diese Ausführung wird komplett mit der Diagnosesoftware IDC6 Plus Bike und dem zugehörigen Hardware-Dongel geliefert und ist damit sofort einsatzbereit.
|
| Schnittstelle der neuen Generation |
Neue Verbindungstechnik, ein überarbeitetes Bedienkonzept und volle Protokollbreite: Der TXB 2 kommuniziert schneller mit dem Fahrzeug und überträgt Daten zügiger an den PC.
| |
Cortex-M7 bis 550 MHz
Kraftvolle Prozessoreinheit für eine schnelle Steuergeräte-Kommunikation, auch bei rechenintensiven Abläufen im Werkstattalltag.
|
|
| |
Bluetooth 5.0 Class 1
Kabellose Verbindung zum Werkstatt-PC mit großer Reichweite – freie Bewegung rund um das Motorrad während der Diagnose.
|
|
| |
USB-C-Anschluss
Neue USB-C-Buchse für die kabelgebundene Verbindung und einen optimalen Download der aufgezeichneten Diagnosedaten.
|
|
| |
16-Pin-CPC & RGB-LEDs
Integrierter 16-Pin-CPC-Anschluss für alle Bike-Diagnosekabel; drei RGB-LEDs zeigen den Betriebsstatus direkt am Gerät.
|
|
| Diagnose während der Fahrt |
Fehler, die sich in der Werkstatt nicht reproduzieren lassen, erfasst der TXB 2 dort, wo sie auftreten: auf der Straße. Die Diagnosesitzung wird während der Probefahrt aufgezeichnet und liefert ein vollständiges Bild der Bedingungen zum Störungszeitpunkt – die Auswertung erfolgt anschließend in Ruhe am Arbeitsplatz.*
Die IDC6 ist die Diagnosesoftware von TEXA für alle Arbeiten, die im Werkstattalltag anfallen. Das seit über 20 Jahren aufgebaute Netzwerk sorgt für eine sehr breite Abdeckung des im Umlauf befindlichen Motorradparks.
| ► Selbstdiagnose: Fehler lesen und löschen |
► Technische Parameter und Steuergerätestatus |
| ► Global Scan – alle verbauten Steuergeräte erfassen |
► Freeze Frame – Daten zum Fehlerzeitpunkt |
| ► Aktivierungen und Stellgliedtests |
► Einstellungen und Konfigurationen |
| ► Deaktivierung von Warnleuchten |
► Kraftstoffanpassung und Einspritzzeitpunkt |
| ► Schlüsselprogrammierung |
► CIP-Funktion für den Bike-Bereich |
| Prozessor |
Cortex M7 STM32H735AGI6, bis 550 MHz |
| Speicher |
8 GByte eMMC, SRAM 16 MBit + 256 MBit |
| Fahrzeugspannung |
Systemmanagement bei 12 V und 24 V |
| Externe Spannungsversorgung |
12–24 V |
| USB-Kommunikation |
USB 2.0 High Speed, 5 V / 500 mA (USB-C-Buchse) |
| Kabellose Verbindung |
Bluetooth 5.0 Class 1, 2402–2480 MHz, max. 10 dBm |
| Diagnoseanschluss |
16-Pin CPC |
| Unterstützte Protokolle |
Blinkcode; K, L (Stromschutz 100 mA), ISO 9141-2, ISO 14230; FD CAN 11898-2:2016 (2 Kanäle); CAN ISO 11898-3 Low Speed; CAN SAE J2411 Single Wire; SAE J1850 PWM/VPW; SAE J1708; RS232 |
| Elektronischer Schalter |
2-Wege, 13 unabhängige Positionen |
| Visuelle Anzeige |
3 × RGB-LED |
| Stromaufnahme |
300 mA bei 12 V / 100 mA bei 24 V |
| Betriebstemperatur |
0–50 °C (Lagerung −20 bis 60 °C) |
| Betriebsfeuchtigkeit |
10–80 % ohne Kondensation |
| Gewicht |
215 g |
| Richtlinien |
RED 2014/53/EU, RoHS 2011/65/EU inkl. 2015/863/EU |
Geliefert wird das komplette Diagnosepaket aus Schnittstelle, Software und Zubehör im Gerätekoffer.
| TEXA Navigator TXB 2 Bike für PC |
| ✔ 1× Navigator TXB 2 |
✔ Software IDC6 Plus Bike |
| ✔ USB-Hardwaredongel zur Freischaltung |
✔ USB-Kabel |
| ✔ Versorgungskabel über Batterie |
✔ Halteriemen zur Geräteaufhängung |
| ✔ Gerätekoffer |
✔ Handbuch |
|
| |
Systemvoraussetzungen PC: Windows 11 (64 Bit), mindestens 8 GB RAM (empfohlen 32 GB), 30 GB freier Festplattenspeicher (empfohlen 80 GB), Auflösung ab 1024×768 Pixel, 2× USB Typ A, Internetverbindung; Bluetooth empfohlen. Geräte mit ARM-Prozessor werden nicht unterstützt. TEXA empfiehlt die Installation auf einem PC, der ausschließlich für die Werkstatt genutzt wird.
|
| |
Bitte beachten: Diagnosekabel sind nicht im Lieferumfang enthalten und werden je nach Marke separat benötigt – passend sind alle TEXA Bike-Diagnosekabel mit 16-Pin-CPC-Anschluss, zum Beispiel das Hauptkabel 3151/AP01 oder der Kabelkoffer Bike Starter-Set. Ebenfalls nicht enthalten sind Update- und Serviceverträge: Softwareupdates über TEXPACK Bike und die technischen Informationen TEXinfo Bike sind separat erhältlich.
|
* Für die Diagnose im Rahmen einer Probefahrt sind die Anweisungen unter www.texa.com/test-drive sowie im Bedienerhandbuch des Produkts aufmerksam zu lesen und zu befolgen. DTS-Diagnosetechnik Schulz und TEXA S.p.A. lehnen jede Haftung für davon abweichende Handlungen ab.
|
