SmartSafe WA613F – Bodenbasiertes 3D-Achsvermessungssystem

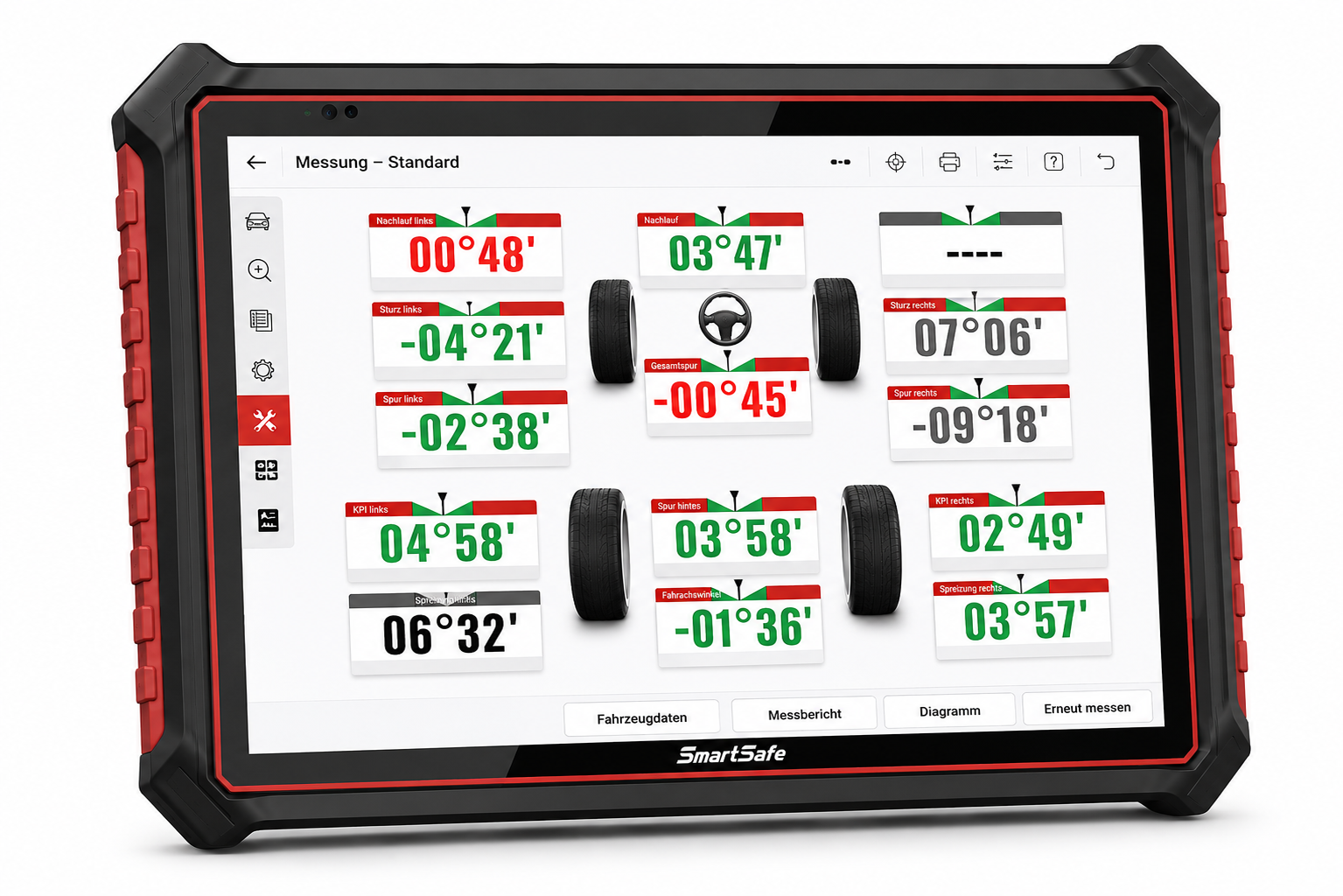

Achsvermessung · Kabellos · 3D SmartSafe WA613 – Kabelloses 3D-Achsvermessungssystem Magnetische Messeinheiten statt Balken und Schrank – 4-Rad-Vermessung in 30 Sekunden. Der SmartSafe WA613 ist ein kabelloses 3D-Achsvermessungssystem mit komplett neuem Aufbau: Er verzichtet auf die klassischen Messbalken und Schränke herkömmlicher 3D-Anlagen und besteht aus zwei magnetischen Messeinheiten und vier Radklemm-Targets. Die Vier-Rad-Vermessung läuft über eine kabellose Netzwerkverbindung – das macht das System mobil, platzsparend und in kürzester Zeit einsatzbereit. Die Messeinheiten werden magnetisch an den Auffahrschienen der Hebebühne platziert – ohne Stative, ohne Verkabelung, ohne Kalibrierung. Anzeige und Bedienung erfolgen über das ST13-Terminal, das den Vermessungsprozess in Echtzeit darstellt und die Justierung unter dem Fahrzeug erleichtert. Ergebnis: eine hochpräzise Achsvermessung in rund 30 Sekunden – ideal für Werkstätten mit hohem Durchsatz. Kabellose 3D-Messtechnik Präzise Fahrwerksgeometrie ohne Kabel: Der WA613 erfasst alle relevanten Achsparameter drahtlos und in Sekundenschnelle. Magnetische Messeinheiten Zwei Messeinheiten mit Magnetbefestigung – ohne Assemblage, ohne Verkabelung, ohne Kalibrierung. Auspacken und loslegen. 4-Rad-Messung in 30 Sek. Standard- und Schnellmessung: hochpräzise Vier-Rad-Achsvermessung in rund 30 Sekunden – für maximalen Werkstattdurchsatz. Alle Achsparameter Spur, Sturz, Nachlauf, Spreizung und Fahrachswinkel – plus Radstand, Spurweite, Achsversatz, Radversatz, Diagonale und Mittenversatz. ST13-Terminal & Funk Kabellose Echtzeit-Datenübertragung an das ST13-Terminal – Messprozess und Ergebnisse jederzeit im Blick. Aufbau, Handling & Datenbank Leicht, kompakt und flexibel: Der WA613 fügt sich in nahezu jede Werkstatt ein und ist in Minuten startklar. Kein Balken, kein Schrank Ohne feste Konsole und Kabinett – deutlich weniger Stellfläche. Transportgewicht und -volumen betragen nur 20–30 % herkömmlicher 3D-Anlagen. Magnesium-Radklemmen Patentierte Einachs-Radklemme aus Magnesiumlegierung: leicht, robust und mit Skala zur Vorjustierung auf den Reifendurchmesser. Bühne, Grube & Boden Kompatibel mit Scheren- und 4-Säulen-Hebebühnen. Die Messeinheiten sitzen magnetisch an den Fahrschienen der vorhandenen Bühne. Wandhalter & Datenbank Messeinheiten und Radklemmen per Wandhalterung lagern und laden. Datenbank mit über 50.000 Fahrzeugmodellen, benutzerdefiniert erweiterbar. Eigenschaften auf einen Blick Der WA613 verbindet 3D-Präzision mit kabelloser Freiheit – das Achsvermessungssystem für moderne, flexible Werkstätten. ► Kabelloses 3D-Vier-Rad-Achsvermessungssystem ► 2 magnetische Messeinheiten + 4 Radklemm-Targets ► Ergebnis in ca. 30 Sekunden ► Standard- & Schnellmessung ► Ohne Messbalken und Schrank – platzsparend ► Bedienung & Anzeige über ST13-Terminal ► 50.000+ Fahrzeugmodelle, benutzerdefiniert ► Magnesium-Radklemme mit Skala ► Für Scheren- & 4-Säulen-Hebebühnen ► Professionelle Prüfberichte mit Vorher/Nachher ► Wandhalterung zum Lagern & Laden ► Transportgewicht nur 20–30 % klassischer Anlagen Technische Daten Spur ±20° Sturz ±10° Nachlauf ±20° Spreizung ±20° Max. Lenkeinschlag ±35° Radstand 1.940–4.600 mm Spurweite 1.290–1.900 mm Raddurchmesser (4-Punkt-Klemme) 275–640 mm Fahrzeugdatenbank 50.000+ Modelle, benutzerdefiniert erweiterbar Datenübertragung Kabellos (WLAN) an ST13-Tablet Bühnen-Kompatibilität Scheren- & 4-Säulen-Hebebühnen Lieferumfang Der WA613 wird als komplettes Achsvermessungs-Set geliefert. Die Erstinbetriebnahme – Einrichtung, Freischaltung und Software-Registrierung – erfolgt nach Erhalt. SmartSafe WA613 Achsvermessungs-Set ✔ 1× SmartSafe ST13 Terminal inkl. Achsmess-Software ✔ 2× magnetische Messeinheiten (rechts/links) ✔ 4× 4-Punkt-Radklemmen mit Targets (Felgenmontage) ✔ 1× Lenkradfeststeller ✔ 1× Bremspedalfeststeller ✔ 1× Wandhalterung zum Lagern & Laden ✔ 1× Bedienungsanleitung ✔ 1× Transportkoffer Optional statt der 4-Punkt-Radklemmen: 3-Punkt-Halter (Reifenmontage). Modellvariante: Der WA613 ist auf den Einsatz an Scheren- und 4-Säulen-Hebebühnen ausgelegt (Messeinheiten magnetisch an den Fahrschienen). Für die Vermessung an Grube oder auf dem Werkstattboden ist die Variante WA613F vorgesehen. Sprechen Sie uns zur passenden Ausführung gerne an. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de

Neuheit 2026 · Jetzt bestellbar SmartSafe WAA613 – 3D-Achsvermessung & ADAS-Kalibrierung Präzise. Kabellos. Komplett. Das SmartSafe WAA613 ist die erste vollintegrierte Komplettlösung, die kabelloses 3D-Achsmessgerät und ADAS-Kalibrierung in einem einzigen System vereint. Kein Geräteumbau, kein Zeitverlust – nach der Achsvermessung wechseln Sie per Knopfdruck direkt in den ADAS-Modus. Das System besteht aus dem WA613 Achsvermessungssystem, dem ADAS PRO+ V2 Kalibriersystem und dem ST13 Diagnosetablet. Herzstück ist ein 75-Zoll-Digitalbildschirm, der ADAS-Targets vollständig digital darstellt – physische Kalibriertafeln sind damit überflüssig. Ausgelegt für Scheren- und 4-Säulen-Hebebühnen. Zwei Messeinheiten werden magnetisch an den Auffahrschienen befestigt – ohne Halterungen, ohne Stative, ohne Kabel. 3D-Achsvermessung im Detail Die WA613-Messeinheiten werden magnetisch an den Auffahrschienen der Hebebühne befestigt – kein Aufbau, keine Justage. Die Datenübertragung läuft vollständig kabellos über WiFi direkt auf das ST13-Tablet. Das Ergebnis: kurze Rüstzeiten, saubere Abläufe und präzise Messwerte für alle relevanten Fahrwerksparameter. Messwerte Spur, Sturz, Nachlauf, Radstand, Spurweite, Achsversatz, Radversatz, Diagonale, Mittenversatz – Standard- und Schnellmessung. Fahrzeugdatenbank Über 50.000 globale Fahrzeugmodelle. Benutzerdefinierte Sollwert-Datenbanken möglich. Regelmäßige Updates via WiFi. Drahtlose Übertragung Messdaten in Echtzeit kabellos an das ST13-Tablet. Kein Kabelsalat, kein Stolpern. Magnetisches Plug-and-Play Messeinheiten magnetisch an die Auffahrschienen – sofort messbereit. Minimale Rüstzeit, kein Aufbau. Hochauflösende IR-Kameras Präzise Infrarot-Winkelmessung – reproduzierbar genau, unabhängig vom Umgebungslicht. Prüfbericht Digitale Testberichte mit Vorher-Nachher-Vergleich. Elektronisch teilbar und archivierbar. ADAS-Kalibrierung im Detail Moderne Fahrzeuge sind vollgepackt mit Fahrerassistenzsystemen – und jede Achsvermessung, jeder Windschutzscheibenwechsel oder Unfallschaden kann deren Kalibrierung beeinflussen. Mit dem WAA613 wechseln Sie nach der Vermessung per Knopfdruck direkt in den ADAS-Modus. Der 75-Zoll-Digitalbildschirm übernimmt die Zieldarstellung vollständig – physische Kalibriertafeln brauchen Sie nicht mehr. Ein Klick, ein System Nach der Achsvermessung direkt in den ADAS-Modus – ohne Umbau, ohne erneuten Geräteaufbau. 75-Zoll-Digitalbildschirm Digitale Targets automatisch dargestellt. Physische Kalibriertafeln nicht mehr notwendig. 95 % ADAS-Fahrzeugabdeckung Kalibrierung für über 95 % aller ADAS-fähigen Fahrzeuge weltweit. Laufend aktualisierte Datenbank. Automatische Datenerfassung Zentrierung, Parallelität und Höhe werden automatisch ermittelt – keine manuelle Eingabe. Kalibrierbare Systeme Frontkamera, ACC-Radar, LDW, BSD, RCW, Nachtsicht (NVS) und weitere ADAS-Funktionen. Digitale Kalibrierberichte Professionelle Prüfberichte – elektronisch teilbar und für den Kunden nachvollziehbar. Eigenschaften auf einen Blick Das WAA613 ist konsequent auf den Werkstattalltag ausgelegt – schnelle Inbetriebnahme, minimaler Platzbedarf und maximale Flexibilität beim Einsatz an verschiedenen Hebebühnen. ► Kabelloses 3D-Vierrad-Achsmessgerät ► ADAS-Kalibrierung für 95 % aller ADAS-Fahrzeuge ► Magnetisches Plug-and-Play – sofort einsatzbereit ► 75-Zoll-Digitalbildschirm für digitale Targets ► WiFi-Echtzeit-Datenübertragung ► Datenbank: über 50.000 Fahrzeugmodelle ► Hochauflösende Infrarotkameras ► Automatische Zentrierungs- und Höhenerfassung ► Nahtloser Workflow: Vermessung → ADAS in einem Zug ► Ultraportabel – Transport in zwei Koffern ► Digitale Prüf- und Kalibrierberichte ► Kompatibel mit Scheren- und 4-Säulen-Hebebühnen Lieferumfang Das WAA613 wird als vollständiges System geliefert – ab dem ersten Tag einsatzbereit, ohne Nachkäufe oder zusätzliche Zubehörbestellungen. Achsvermessungs-System WA613 ✔ 1× SmartSafe ST13 Diagnose-Tablet inkl. Software ✔ 2× Messeinheit mit Magnetbefestigung (re/li) ✔ 4× 4-Punkt-Spannhalter mit Targets ✔ 1× Lenkradfeststeller ✔ 1× Bremspedalfeststeller ✔ 1× Transportkoffer & Bedienungsanleitung ADAS-System ADAS PRO+ V2 ✔ 1× Kalibrierungsrahmen ✔ 1× 75-Zoll-Digitalbildschirm ✔ 1× Bildschirmhalterung & Ständer ✔ 1× Halterung für physische Tafeln (opt.) ✔ 1× Entfernungslaser ✔ 1× Kreuzlaser Aufbau- & Nutzungsvoraussetzung: Für den Betrieb des WAA613 wird eine 4-Säulen-Hebebühne oder eine Scherenhebebühne benötigt. Die beiden Messeinheiten werden magnetisch an den Auffahrschienen der Hebebühne befestigt. Hinweis zur Verfügbarkeit: Das SmartSafe WAA613 ist ab sofort bestellbar. Die Auslieferung erfolgt voraussichtlich ab Ende Juli 2026. Produktsicherheit Hersteller Shenzhen SmartSafe Tech Co., Ltd.3310, Block 11, Tian An Cloud Park, Bantian Street, Longgang District, Shenzhen, Chinasales@newsmartsafe.com · www.newsmartsafe.com EU-Verantwortliche Person IWAGO Diagnosetechnik GmbHZeißstraße 22-24, 50171 Kerpen, Deutschlandinfo@iwago-diagnosetechnik.de
