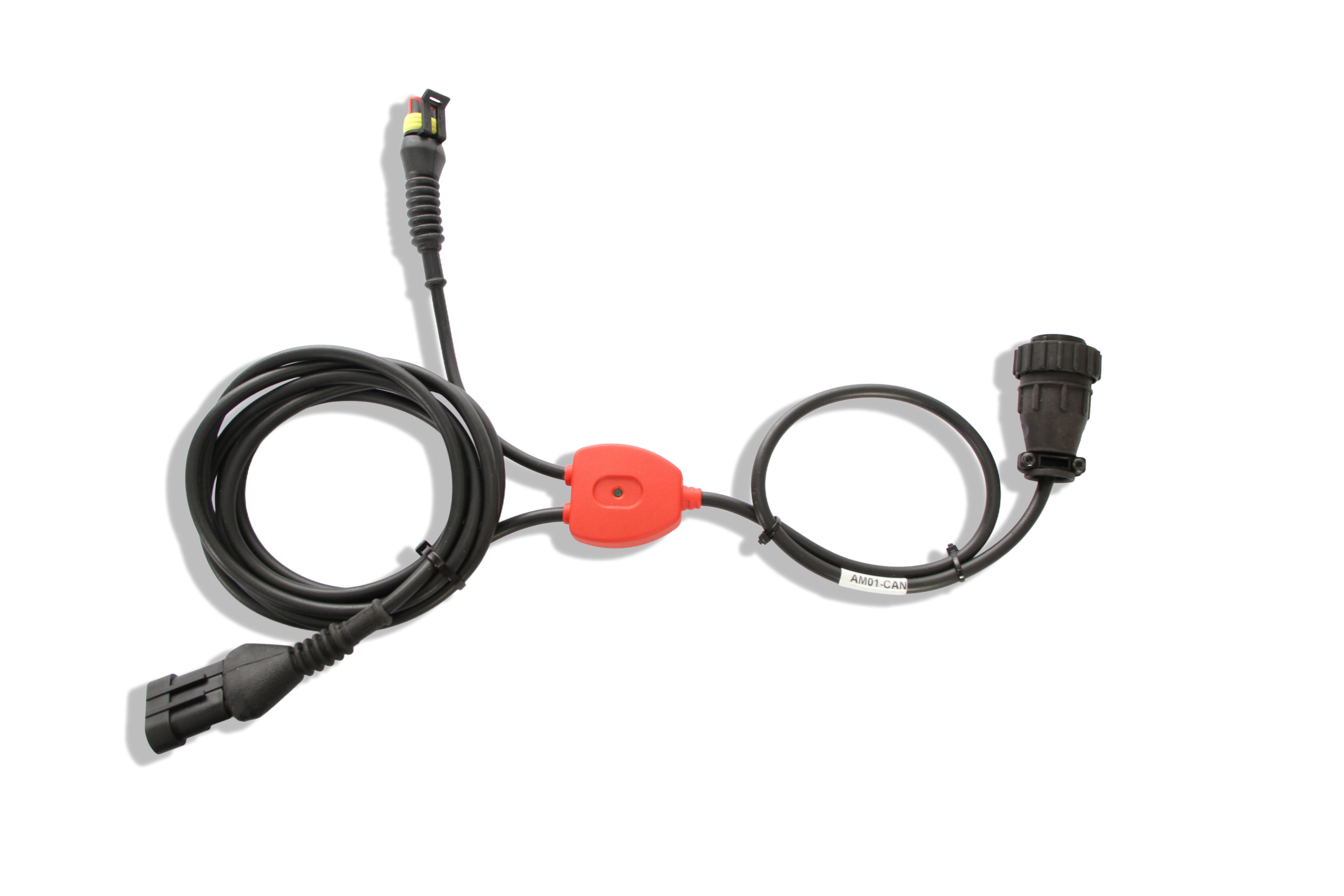

Adapterkabel AM01 CAN Marine (Hauptkabel)
Basiskabel MARINE - 3151/AM01 CAN, an das die Interfacekabel angeschlossen werden. Dieses Kabel unterstützt besondere Funktionen und das CAN-Protokoll, welche nicht vom Kabel AM01 unterstützt werden. Das Kabel ist durch eine ROTE Kabelkappe mit LED identifizierbar und besteht aus 2 Steckverbindern, einer 2-poligen Steckerhülse (eventuelle externe Spannungsversorgung) und einem 4-poligen Steckerstift (Kommunikationstecker). VERWENDUNG ALS BASISKABEL (Beispiel AM01 CAN + AM25): Das je nach dem Hersteller erforderliche Anschlusskabel (z.B. AM25) an den 4-poligen Stecker anschließen. Sofern von der Software angegeben, die Batterieklemmen an die 2-polige Steckerhülse anschließen. Die Batterieklemmen werden dann an die Motorbatterie angeschlossen, um das Gerät mit Spannung zu versorgen. HINWEISE: Verwechseln Sie es bitte nicht mit dem Kabel AM01, das sehr ähnlich ist, sich aber durch sein entsprechendes Etikett und die SCHWARZE Kappe unterscheidet. Lesen Sie sorgfältig die Anleitungen der Software hinsichtlich der Verwendung des BASIS Kabels sowie des zu verwendenden Anschluss-/Interfacekabels und der eventuellen externen Spannungsversorgung durch. Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso Italien info@texa.com

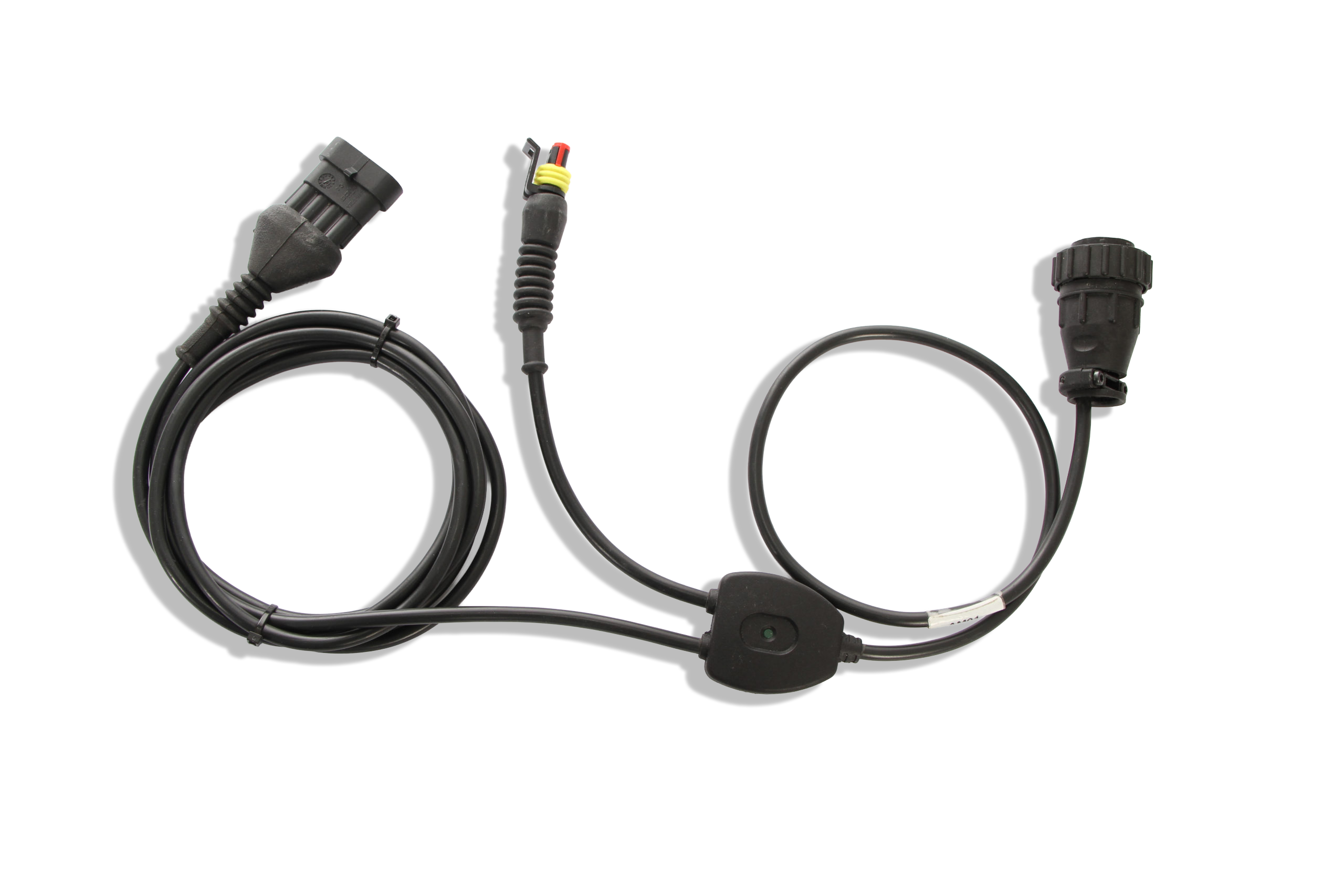

Adapterkabel AM01 Marine (Hauptkabel)
Haupt-Basiskabel MARINE (3151/AM01), an das die Anschlusskabel angeschlossen werden. Das Kabel ist durch eine SCHWARZE Kabelkappe mit LED identifizierbar und besteht aus 2 Steckverbindern, einer 2-poligen Steckerhülse (eventuelle externe Spannungsversorgung) und einem 4-poligen Steckerstift (Kommunikationstecker). VERWENDUNG ALS BASISKABEL (Beispiel AM01 + AM02): Das je nach dem Hersteller erforderliche Anschlusskabel (z.B. AM02) an den 4-poligen Stecker anschließen. Sofern von der Software angegeben, die Batterieklemmen an die 2-polige Steckerhülse anschließen. Die Batterieklemmen werden dann an die Motorbatterie angeschlossen, um das Gerät mit Spannung zu versorgen. HINWEISE: Das Kabel AM01 ist das Basiskabel, das einen Großteil der Hersteller abdeckt. Allerdings unterstützt es nicht spezifische Funktionen und Protokolle. Verwechseln Sie es bitte nicht mit dem Kabel AM01 CAN, das sehr ähnlich ist, sich aber durch sein entsprechendes Etikett und die ROTE Kappe unterscheidet. Lesen Sie sorgfältig die Anleitungen der Software hinsichtlich der Verwendung des BASIS Kabels sowie des zu verwendenden Anschlusskabels und der eventuellen externen Spannungsversorgung durch. Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso Italien info@texa.com

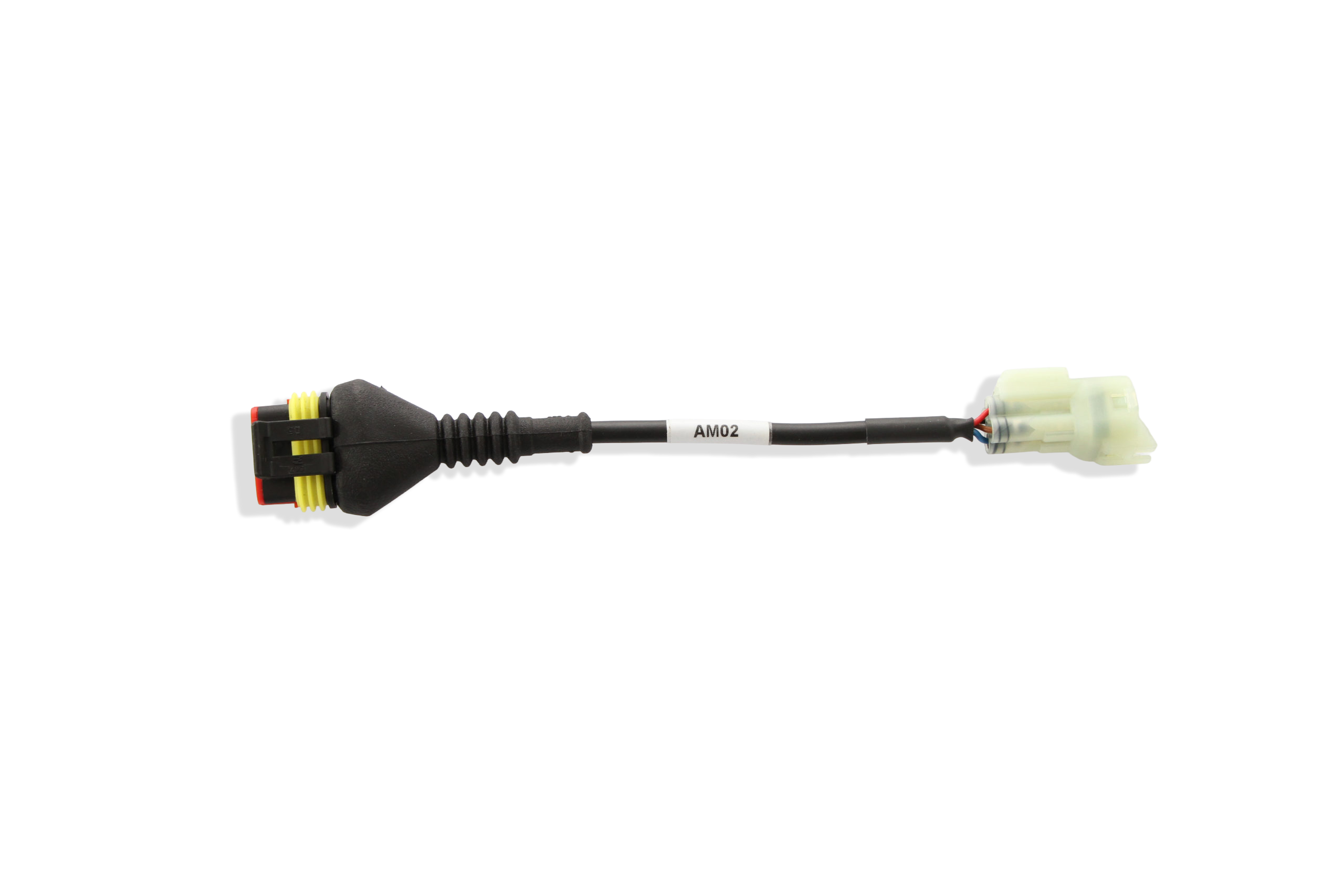

Adapterkabel AM02 Marine
Anschlusskabel für die Diagnose der Hersteller HONDA MARINE und TOHATSU OUTBOARDS. Das Kabel kann sowohl für Jetskis (PWC) als auch für HONDA Außenbordmotoren verwendet werden, während es bei TOHATSU an den mit HONDA Steuergerät ausgestatteten Motoren Anwendung findet. HINWEIS: Das Anschlusskabel muss an das Haupt-Basiskabel AM01 angeschlossen werden. Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso Italien info@texa.com

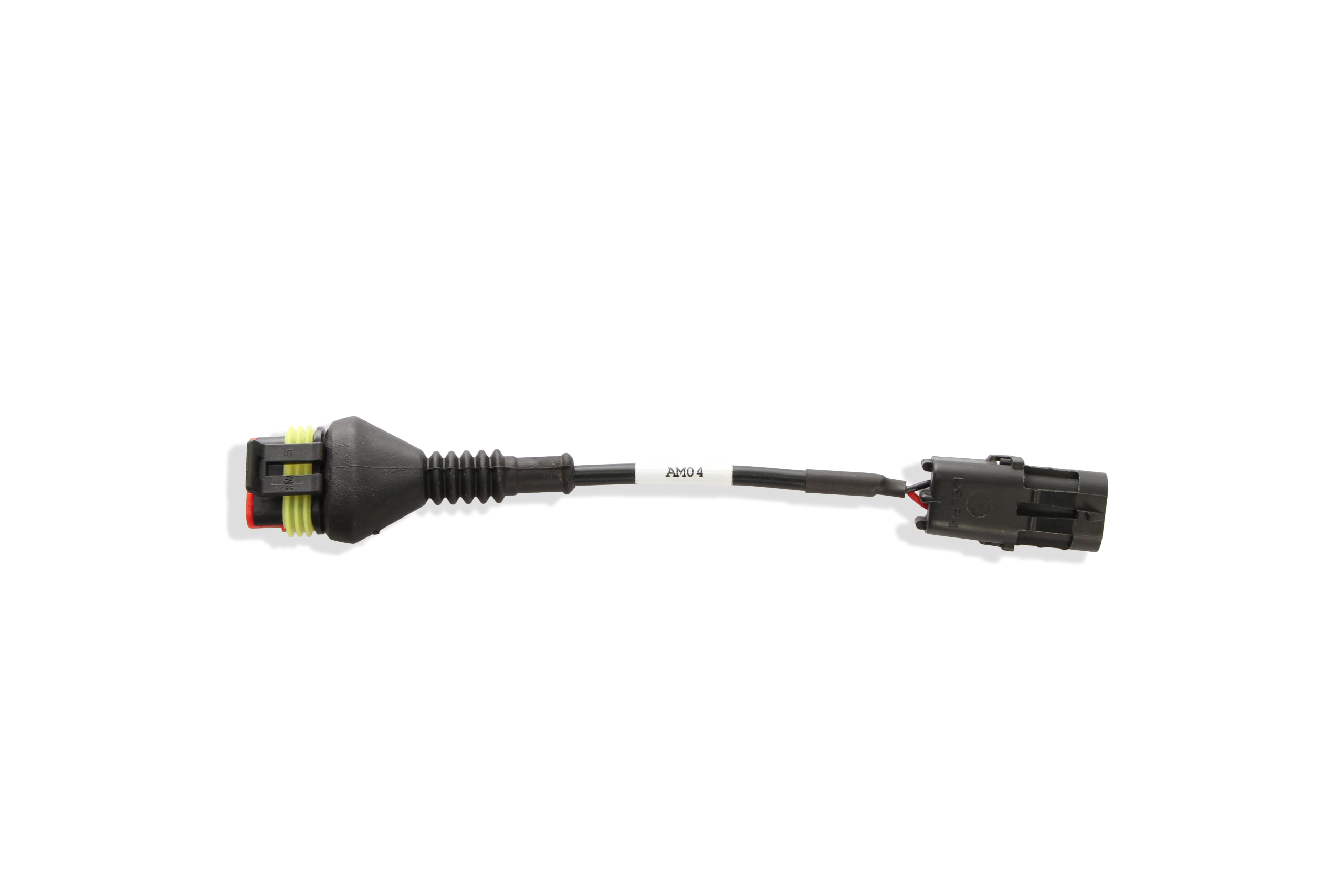

Adapterkabel AM04 Marine
Anschlusskabel für die Diagnose der Motoren MERCURY, MERCURY RACING und MARINER, mit 2-poliger Buchse ausgestattet. HINWEIS: Das Anschlusskabel muss an das Haupt-Basiskabel AM01 angeschlossen werden. Dieses muss mittels Klemmen an die Motorbatterie angeschlossen werden, um das Gerät einzuschalten und die Diagnose durchzuführen. *Verwendbar in Verbindung mit Kabel AM01 Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso Italien info@texa.com

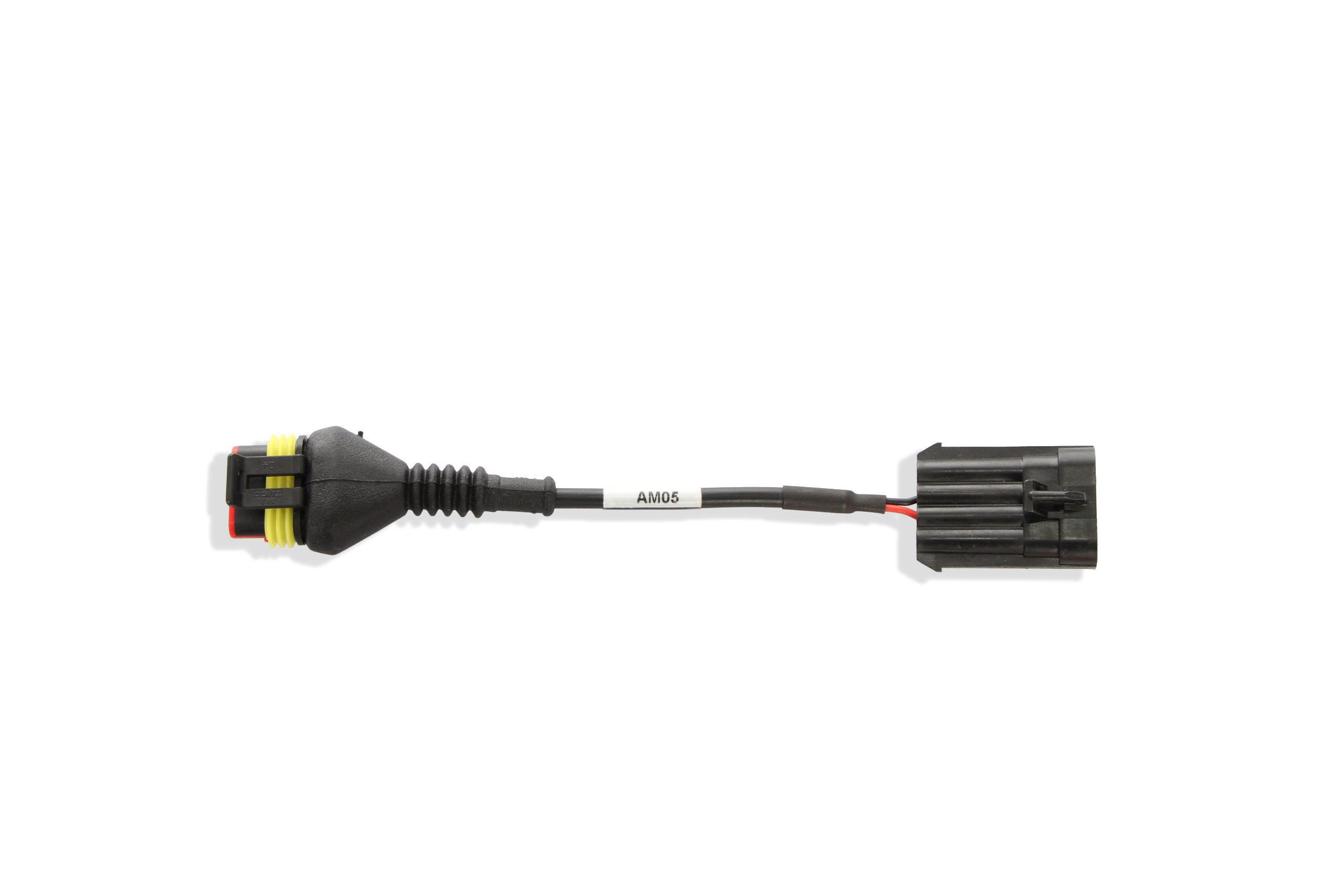

Adapterkabel AM05 Marine
Anschlusskabel für die Diagnose der Motoren MERCURY, MERCURY RACING, MERCRUISER und MARINER, mit 4-poliger Buchse ausgestattet. HINWEIS: Das Anschlusskabel muss an das Haupt-Basiskabel AM01 angeschlossen werden. Dieses muss mittels Klemmen an die Motorbatterie angeschlossen werden, um das Gerät einzuschalten und die Diagnose durchzuführen. *Verwendbar in Verbindung mit Kabel AM01 Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso Italien info@texa.com

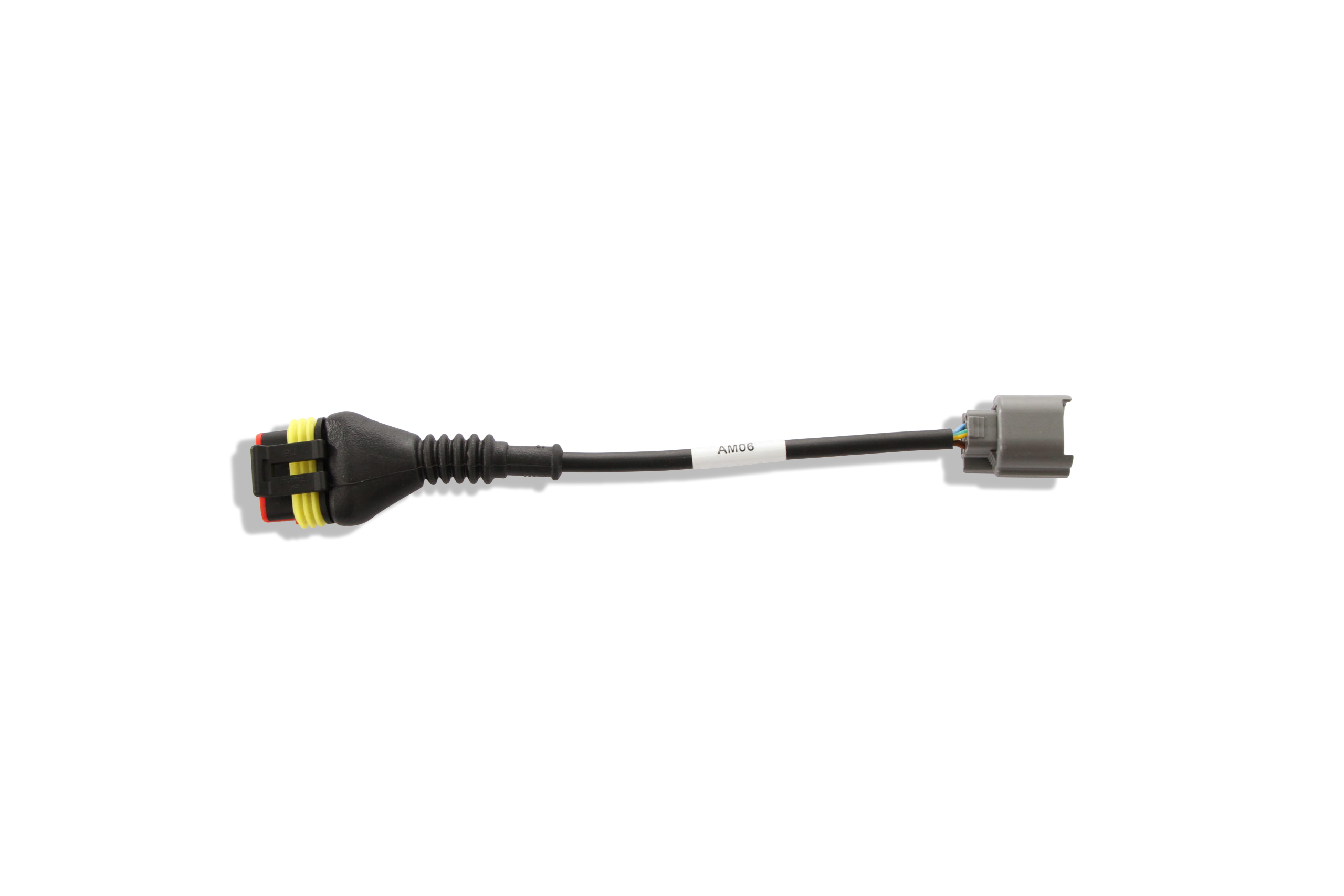

Adapterkabel AM06 Marine
YAMAHA & SELVA MARINE Anschlusskabel für die Diagnose YAMAHA & SELVA MARINE Für Jetski (PWC) und Außenbordmotoren. Anschlusskabel für die Diagnose der Hersteller YAMAHA MARINE und SELVA MARINE. Bei YAMAHA lässt sich das Kabel sowohl für Jetski (PWC) als auch für Außenbordmotoren einsetzen. Zusätzlich eignet sich das Kabel für einige MERCURY- und MARINER-Außenbordmotoren, die in Zusammenarbeit mit YAMAHA entwickelt wurden. Hinweis: Das Anschlusskabel muss an das Haupt-Basiskabel AM01 angeschlossen werden. Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso, Italien info@texa.com

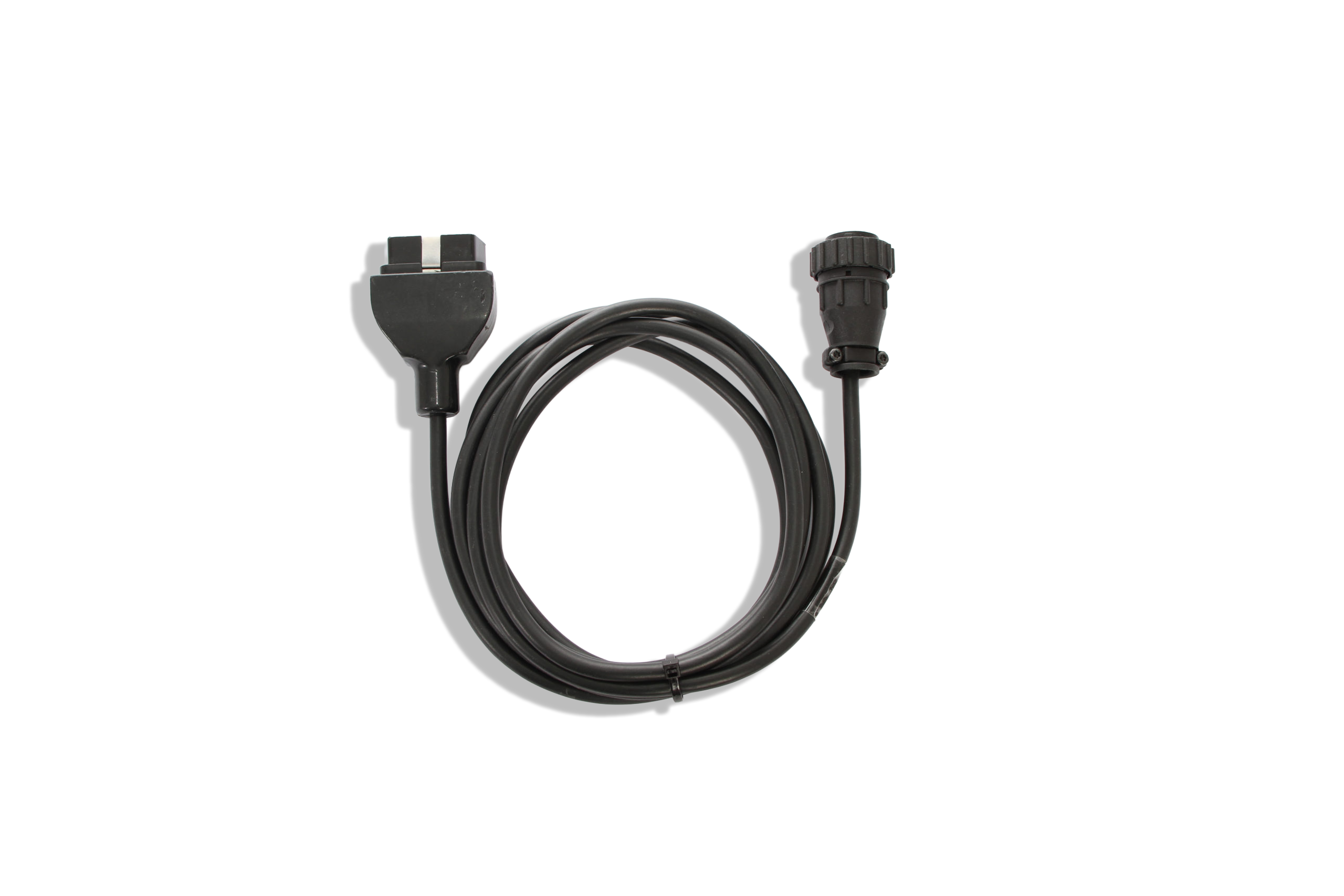

Adapterkabel AM08 Marine
Komplettes Kabel für die Diagnose der Hersteller CFMOTO, HYUNDAI SEASALL, VOLKSWAGEN MARINE, FORD MARINE und FNM MARINE. Für den Hersteller FNM MARINE ist das Kabel mit den Motoren mit Bosch Steuergerät bis einschließlich 2004 kompatibel Informationen zur Produktsicherheit TEXA S.p.A.Via 1 Maggio 931050 Monastier di TrevisoItalieninfo@texa.com

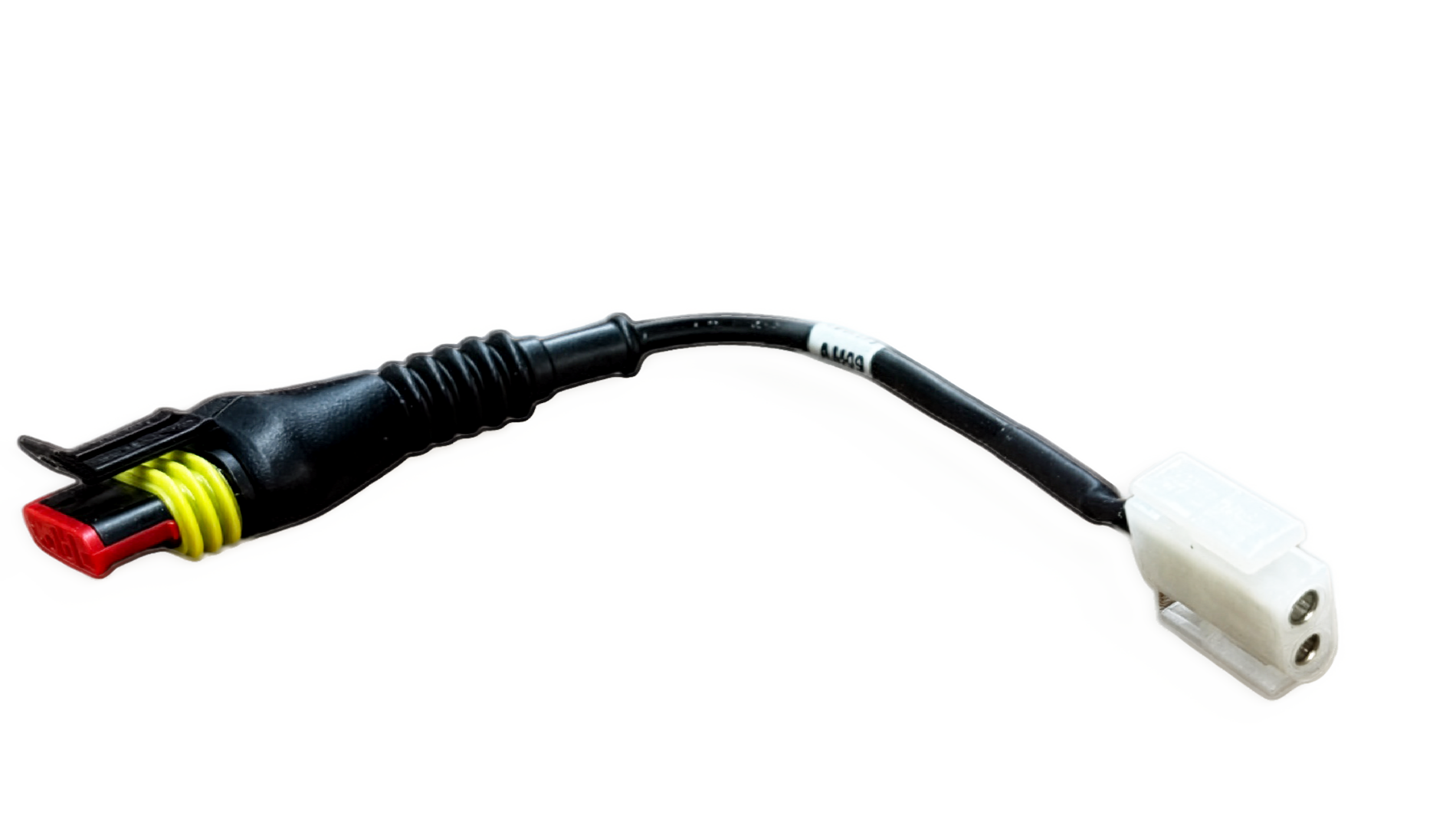

Adapterkabel AM09 Marine
Anschlusskabel für die Diagnose der Motoren VOLVO PENTA, die mit EDC1-Steuergerät und 2-poliger Buchse ausgestattet sind. Im Allgemeinen sind dieses Steuergerät und diese Art von Diagnosebuchse an Dieselmotoren der Serie "KAD" und "TAMD" verbaut. HINWEIS: Das Anschlusskabel muss an das Haupt-Basiskabel AM01 angeschlossen werden. Dieses muss mittels Klemmen an die Motorbatterie angeschlossen werden, um das Gerät einzuschalten und die Diagnose durchzuführen. *Verwendbar in Verbindung mit Kabel AM01 Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso Italien info@texa.com
Adapterkabel Bike 3151/AP43 (auch Marine)
Komplettes Kabel für die Diagnose der Hersteller der BRP-Gruppe (SEA-DOO, CAN-AM, SKI-DOO, LYNX und ROTAX), kompatibel mit allen Systemen und Funktionen. Das Kabel dient auch als SCHLÜSSELADAPTER bei der Durchführung der "Schlüsselregistrierung" der Fahrzeuge SEA-DOO, SKI-DOO und LYNX bis einschließlich Baujahr 2008. Informationen zur ProduktsicherheitTEXA S.p.A.Via 1 Maggio 931050 Monastier di TrevisoItalieninfo@texa.com
Adapterkabel Bike 3151/AP54
Komplettes Kabel für die Diagnose der BENELLI Fahrzeuge mit CAN-Protokoll, BRIXTON MOTORCYCLES (Arbeitsbereich BIKE) und der PARSUN Motoren (Arbeitsbereich MARINE). Für die Marke BENELLI ist dieses Kabel die Weiterentwicklung des Anschlusskabels 3151/AP33 und wird am Modell TRK 502 zur Durchführung von allen mit der Motorsteuerung vorgesehenen Funktionen verwendet. Informationen zur ProduktsicherheitTEXA S.p.A.Via 1 Maggio 931050 Monastier di TrevisoItalieninfo@texa.com
Adapterkabel Bike 3151/AP56 B
"T"-förmiges Kabel zur Aufrechterhaltung einer stabilen Kommunikation während der Diagnose der Fahrzeuge SEA-DOO (BRP), SKI-DOO (BRP) e LYNX (BRP), die sonst bei angeschalteter Zündung und stehendem Fahrzeug nach 30 Sekunden unterbrochen werden würde. Dieser Kabel muss zwischen dem Diagnosekabel 3151/AP43 (oder 3151/AP19) und der Diagnosebuchse des Fahrzeugs angeschlossen werden. An den 2-poligen Steckverbinder sind die mit dem Diagnosegerät mitgelieferten Batterieklemmen anzuschließen. Informationen zur ProduktsicherheitTEXA S.p.A.Via 1 Maggio 931050 Monastier di TrevisoItalieninfo@texa.com
Adapterkabel Marine 3151/AM47
Diagnosekabel Marine BRP für Diagnose und Schlüsselprogrammierung (MY 2010 >) (3151/AM47)

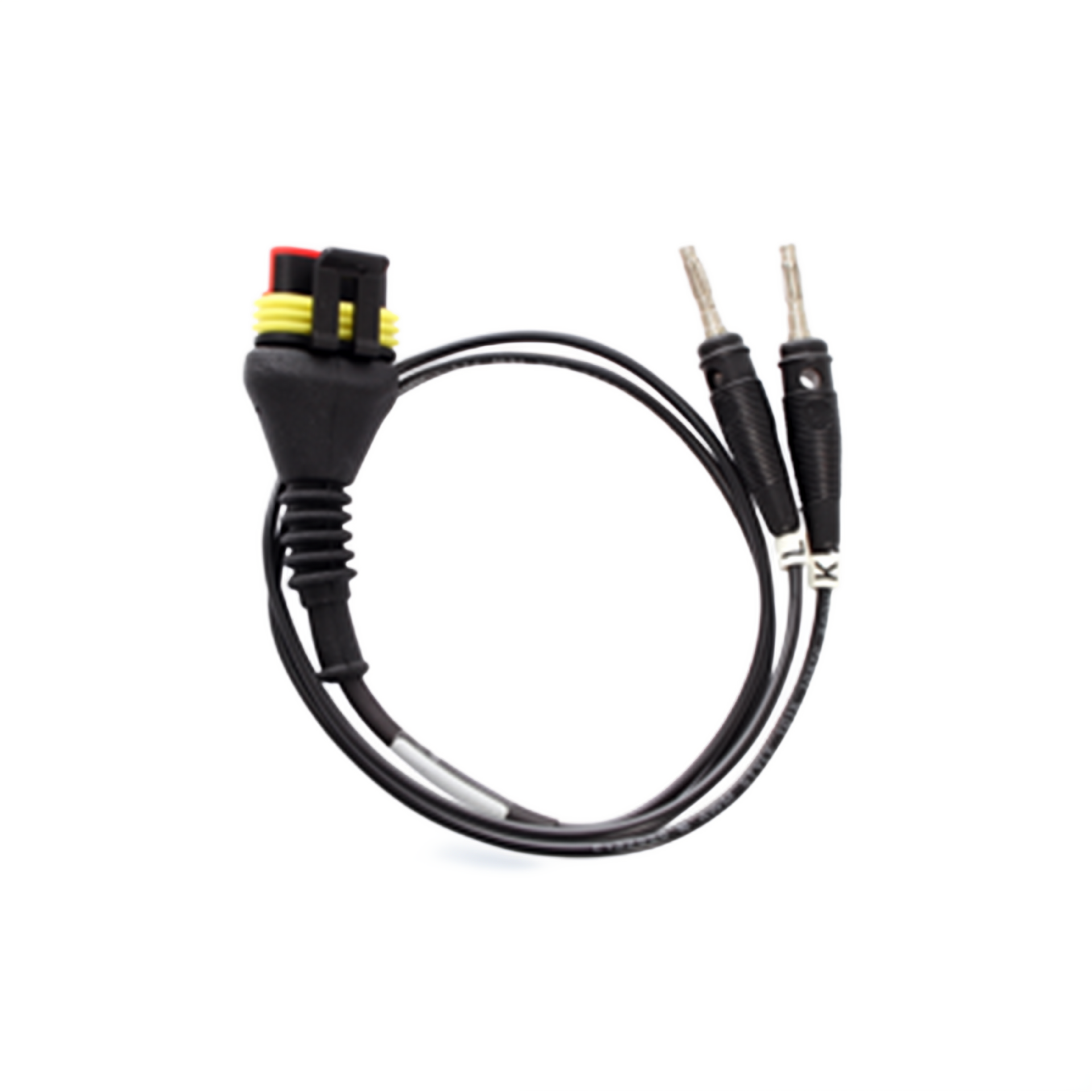

Adapterkabel Marine AM10
UNIVERSAL-ANSCHLUSSKABEL Universal-Anschlusskabel mit 2 Ausgangsleitungen K und L Inklusive Prüfspitzen. Das Universal-Anschlusskabel mit zwei Ausgangsleitungen (K und L) dient zur Verbindung mit spezifischen Pins besonderer Diagnosebuchsen und ermöglicht damit die Diagnose an einer Reihe von Land- und Marine-Motoren verschiedener Hersteller. Die passenden Prüfspitzen sind im Lieferumfang enthalten. Unterstützte Hersteller • DAEDONG • DAF MARINE • FNM MARINE (Motoren ab Baujahr 2005) • JOHNSON • KAWASAKI MARINE • LOMBARDINI MARINE • SISU • SUZUKI MARINE (Motoren mit runder 8-poliger Buchse, die nicht mit dem Kabel AM22 kompatibel ist) Hinweis: Zur Herstellung der Kommunikation ist an einer oder an beiden Ausgangsleitungen des Anschlusses eine spezifische Prüfspitze anzuschließen, die wiederum mit einem bestimmten Pin der Motorbuchse verbunden wird. Die zu verwendenden Ausgangsleitungen, die Prüfspitze und der Anschluss-Pin werden in der Diagnosesoftware angezeigt. Achtung: Das Anschlusskabel muss je nach ausgewähltem Motor an die Basiskabel AM01 oder AM01 CAN angeschlossen werden. Diese Information wird auf der Diagnosevorbereitungsseite vor dem Start der Kommunikation angezeigt. Achten Sie darauf, das richtige Basiskabel zu verwenden und die beiden nicht zu verwechseln. Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso, Italien info@texa.com
Adapterkabel Marine AM11
FPT DIAGNOSE Komplettes Kabel für die FPT-Diagnose Fiat Powertrain Technologies. Komplettes Kabel für die Diagnose der Marke FPT (Fiat Powertrain Technologies) – einsatzbereit für die Werkstattpraxis. Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso, Italien info@texa.com

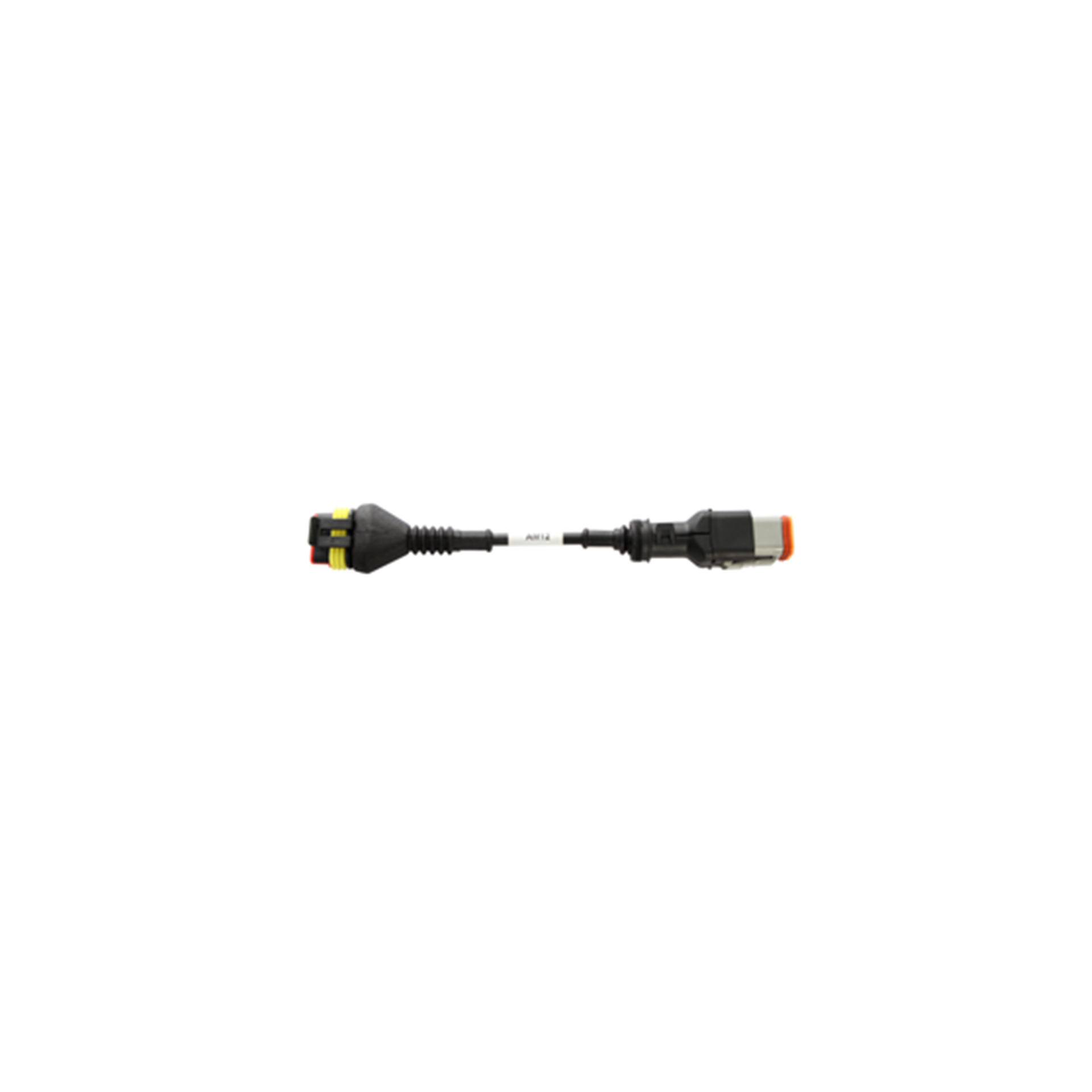

Adapterkabel Marine AM12
STEYR & INDMAR Anschlusskabel für die Motordiagnose STEYR MOTORS & INDMAR Serie „MO“ – serielle und Blinkcode-Diagnose. Mit diesem Anschlusskabel lässt sich bei allen STEYR MOTORS der Serie „MO“ sowohl die serielle Diagnose als auch die manuelle Blinkcode-Diagnose durchführen. Bei INDMAR ist das Kabel ausschließlich an den in Zusammenarbeit mit STEYR entwickelten Motoren verwendbar. Hinweis: Das Anschlusskabel muss an das Haupt-Basiskabel AM01 angeschlossen werden. Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso, Italien info@texa.com
Adapterkabel Marine AM13
EVINRUDE DIAGNOSE Anschlusskabel für die EVINRUDE-Diagnose Für die Marke EVINRUDE. Anschlusskabel für die Diagnose des Herstellers EVINRUDE – einsatzbereit für die Werkstattpraxis. Hinweis: Das Anschlusskabel muss an das Haupt-Basiskabel AM01 angeschlossen werden. Dieses wird per Klemmen mit der Motorbatterie verbunden, um das Gerät einzuschalten und die Diagnose durchzuführen. Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso, Italien info@texa.com
Adapterkabel Marine AM14
EVINRUDE DIAGNOSE Anschlusskabel für die EVINRUDE-Diagnose Für die Marke EVINRUDE. Anschlusskabel für die Diagnose des Herstellers EVINRUDE – einsatzbereit für die Werkstattpraxis. Hinweis: Das Anschlusskabel muss an das Haupt-Basiskabel AM01 angeschlossen werden. Dieses wird per Klemmen mit der Motorbatterie verbunden, um das Gerät einzuschalten und die Diagnose durchzuführen. Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso, Italien info@texa.com
Adapterkabel Marine AM15
YANMAR DIAGNOSE Anschlusskabel für die YANMAR-Diagnose Serien 4BY2, 4BY3, 6BY2 und 6BY3. Anschlusskabel für die Diagnose der YANMAR-Motoren der Serien 4BY2, 4BY3, 6BY2 und 6BY3 – einsatzbereit für die Werkstattpraxis. Hinweis: Das Anschlusskabel muss an das Haupt-Basiskabel AM01 angeschlossen werden. Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso, Italien info@texa.com

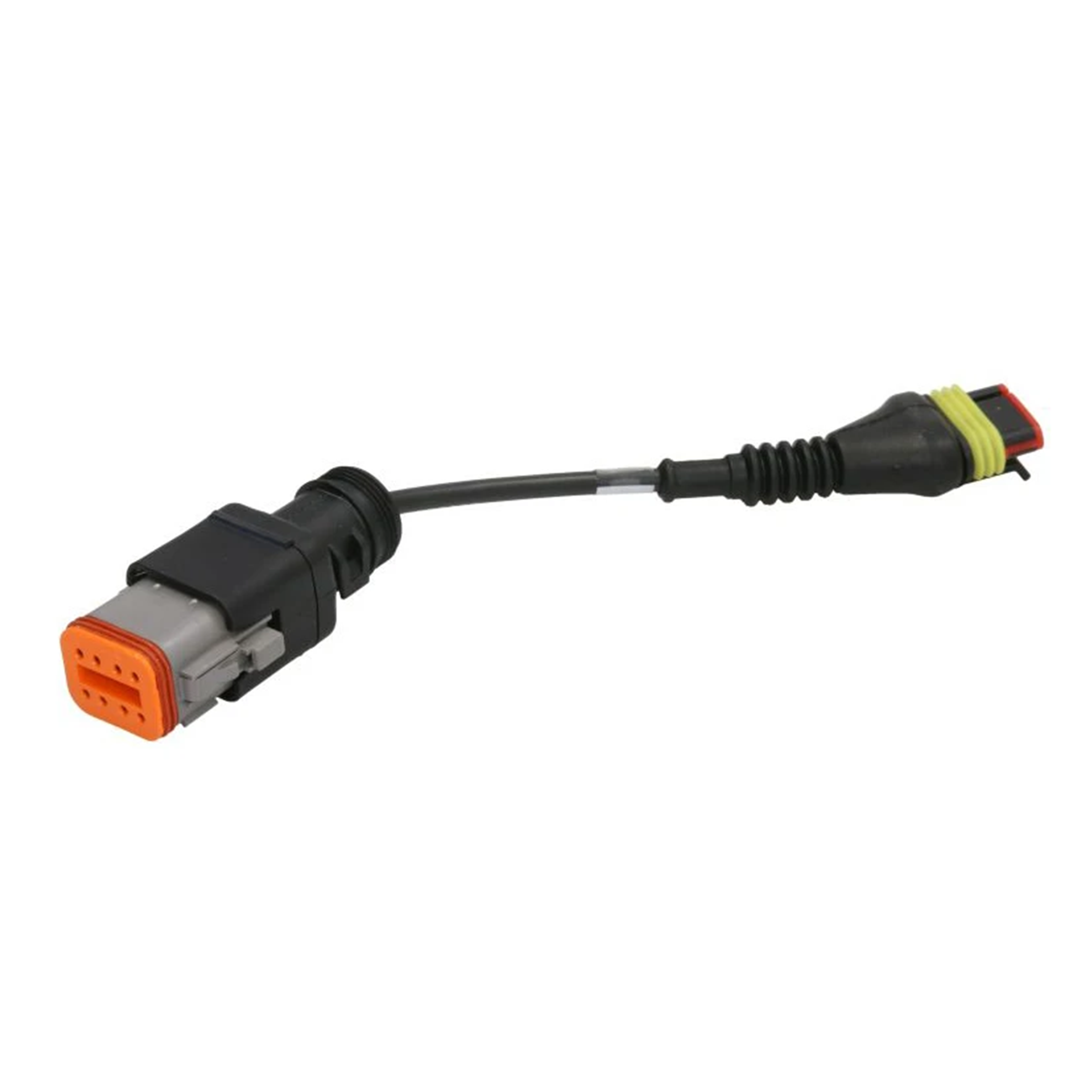

Adapterkabel Marine AM18
TEXA ANSCHLUSSKABEL Anschlusskabel VOLVO PENTA – Steuergerät EGC (8-polig) Für die Diagnose von VOLVO-PENTA-Motoren mit EGC-Steuergerät und rechteckiger 8-poliger Buchse. Anschlusskabel für die Diagnose der Motoren VOLVO PENTA mit Steuergerät EGC und rechteckiger 8-poliger Buchse. Stellt die fahrzeugseitige Verbindung für die TEXA-Diagnose her. Wichtiger Hinweis: Das Anschlusskabel muss an das Basiskabel AM01 CAN angeschlossen werden und ist nur in Verbindung mit dem Kabel AM01 CAN verwendbar. Auf einen Blick AnwendungDiagnose von VOLVO-PENTA-Motoren SteuergerätEGC AnschlussRechteckige 8-polige Buchse Erforderliches BasiskabelAM01 CAN (nicht im Lieferumfang – separat erforderlich) Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso Italien info@texa.com

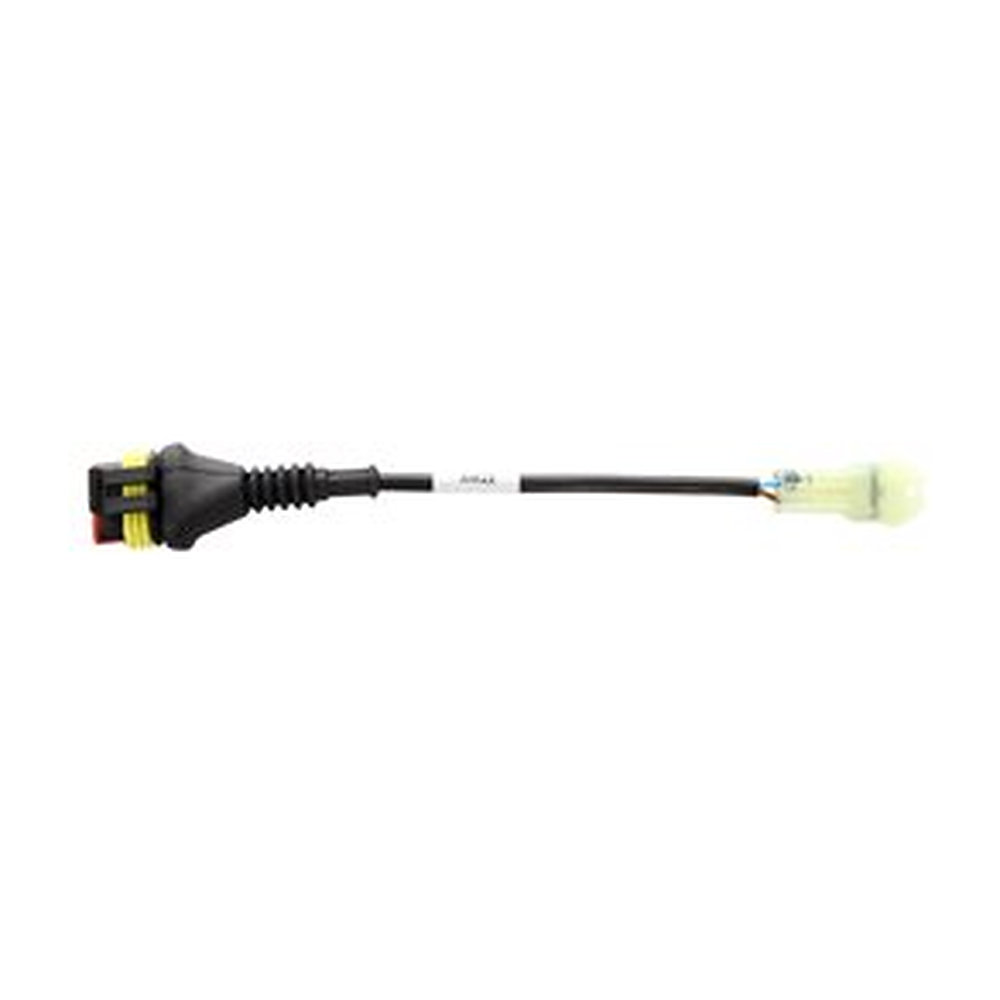

Adapterkabel Marine AM22
TEXA ANSCHLUSSKABEL Anschlusskabel SUZUKI MARINE – 4-polig Für die serielle Diagnose von SUZUKI-MARINE-Motoren mit 4-poliger Diagnosebuchse. Anschlusskabel für die serielle Diagnose der Motoren SUZUKI MARINE mit 4-poliger Buchse. Stellt die fahrzeugseitige Verbindung für die TEXA-Diagnose her. Achtung – Kompatibilität: In einigen SUZUKI-Motoren ist die 8-polige Diagnosebuchse verbaut, die mit diesem Kabel nicht kompatibel ist. In diesem Fall müssen das Anschlusskabel AM10 + Prüfspitze 7 verwendet werden. Hinweis: Das Anschlusskabel muss an das Haupt-Basiskabel AM01 angeschlossen werden und ist nur in Verbindung mit dem Kabel AM01 verwendbar. Auf einen Blick AnwendungSerielle Diagnose von SUZUKI-MARINE-Motoren Anschluss4-polige Diagnosebuchse Nicht geeignet fürMotoren mit 8-poliger Buchse (hierfür AM10 + Prüfspitze 7) Erforderliches BasiskabelAM01 (nicht im Lieferumfang – separat erforderlich) Informationen zur Produktsicherheit TEXA S.p.A. Via 1 Maggio 9 31050 Monastier di Treviso Italien info@texa.com
Diagnosekabel für Kawasaki Schlüsselregistrierung 3151/AM45
Kabel Schlüsselregistrierung PWC Kawasaki und Fernbedienungsregistrierung PWC Yamaha (3151/AM45) Hinweis: Verwendbar in Verbindung mit Kabel AM01
